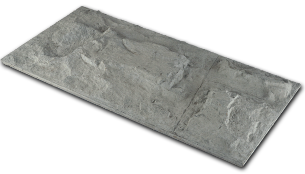

プロテロックメークは、防錆処理（エポキシ樹脂電着塗装）した補強材（エキスパンドメタルと形綱）を内蔵した薄肉コンクリート製残存化粧型枠であり、組立・加工が簡単で、取り外すことなく構造物と一体化する型枠です。パネル表面には、割石模様や本石張り等の化粧を施しており、製造工場で品質管理されて製造されるため表面がきれいに仕上がり、自由なカラーバリエーションが選択できます。
構造物の埋め戻し面や中仕切り型枠には、残存型枠プロテロックピアスワンダー「ピアスタイプ」を使用することにより、コンクリート構造物を残存型枠工法で一貫施工でき、トータルコスト縮減が図れます。
パネル厚を構造断面内とした場合の打設コンクリート控除量は、型枠100㎡当たり3.0㎡です。
※形状・寸法等は、改良のため変更することがあります。
※組立部材には、施工性に優れた専用金具（エポキシ樹脂電着塗装処理、タッピングビス留め仕様）が用意されております。
-
- A-1600 × 1200
-
- B-1600 × 600
-
- A-1600 × 1200
-
- A-2600 × 1200
-
- A-3600 × 1200
-
- A-4600 × 1200
-
- A-5600 × 1200
-
- B-1600 × 600
-
- A-1600 × 1200
-
- A-2-2600 × 1200
-
- A-2-3600 × 1200
-
- A-3600 × 1200
-
- A-4600 × 1200
-
- B-1600 × 600
-
- A-1600 × 1200
-
- A-2600 × 1200
-
- A-4600 × 1200
-
- B-1600 × 600
※メーク意匠は、ご要望に応じて作成することもできますので全国型枠工業会会員にご相談下さい。
- メーク裏面の形鋼に、タッピングビスにて取り付けます。
-
- T-5タイプ
- 干鳥積みされた
パネル交点に使用
- T-2タイプ
- パネル端部に使用
- PNGプレートMPTタイプ ※)
- ピアスタイプとの
連結部に使用
※）このタイプについては、（一財）土木研究センターが交付した建設技術審査証明の対象ではありません。
